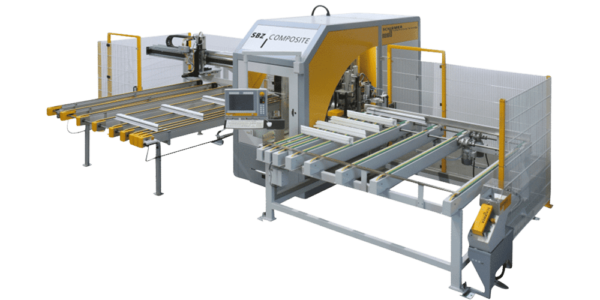

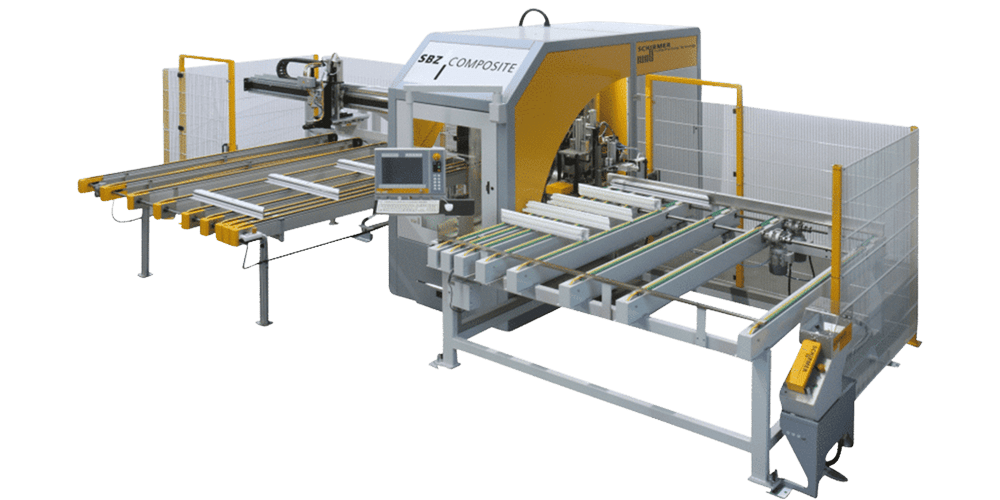

Schirmer SBZ Composite
De Schirmer SBZ Composite bewerkingscentrum is speciaal ontworpen voor het snel bewerken van reeds gezaagde aluminium profielen.
- Beschrijving
- Extra informatie
- Inbegrepen
Beschrijving
De Schirmer SBZ Composite is een doorloop CNC-machine speciaal ontworpen voor het bewerken van reeds gezaagde aluminium profielen. Standaard beschikt de machine over een gelagerde draaikrans voorzien van 6 hoog frequentiemotoren voor het uitvoeren van alle denkbare freesbewerkingen 360° rondom het profiel. De machine sluit naadloos aan achter het zaagproces waardoor tussenopslag niet meer nodig is. Klemverplaatsingen en gereedschapswissels behoren tot het verleden. Dit maakt de machine aanzienlijk sneller dan de conventionele bewerkingscentra.
Werkbereik
Het werkbereik van de SBZ COMPOSITE is 250x150 mm. Elk werkstuk kan aan alle zijden bewerkt worden.
Bewerkingsstation
De 3-assige freesmodule beschikt over 6 elektrospindels die bewerking langs alle zijden van het werkstuk mogelijk maakt.
Klemsysteem
De profielen worden op de glaszijden over de machine getransporteert middels servo-gestuurde horizontale en verticale profielgeleidingsrollen.
Machine specificaties
-
Electro spindels6
-
Motorvermogen3.0 kw
-
Toerental24.000 rpm
-
GereedschapsopnameER 25
-
ProfielklemmenServo-gestuurd
-
Aanvoermagazijn9 profielen
-
Aanvoersnelheid100 tot 250 m/min
-
Automatisch meetsysteemL x B x H
-
Min. profieldoorsnede40 x 40 mm
-
Max. profieldoorsnede250×150 mm
-
Min. uitvoerlengte450 mm
-
Max. uitvoerlengte6.000 mm
-
Industriële CNC PC1.5 GHZ
-
Grafische kleurenscherm15 inch HD LCD-TFT
-
BeeldschermTFT-LCD 18.5 inch
-
BesturingssysteemWindows 10
-
Software licentiesUNI_link & Software clamps
-
ConnectiviteitLAN & USB poort
- Schirmer bewerkingscentra
- Automatische invoertafel
- Afvoertafel
- 4-assige freeskrans met 6 electro spindels
- CNC PC 18.5 inch beeldscherm
- Windows 10 licentie
- Machine handleiding
- CE documentatie
