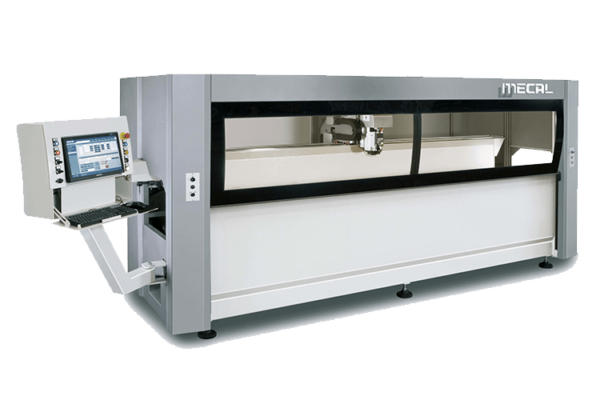

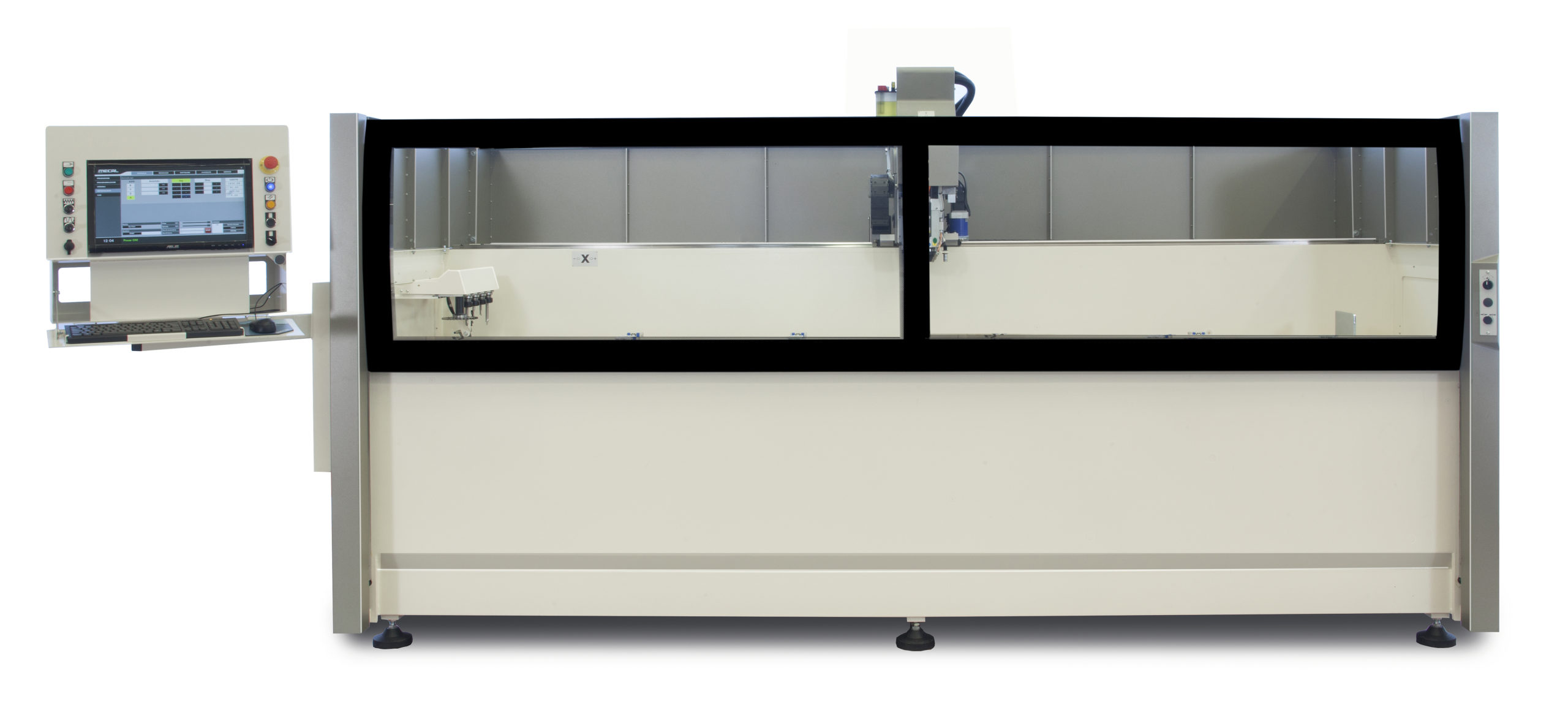

Mecal MC 309 Nike
De MECAL MC 309 NIKE is een hypermodern 3+1-assig CNC bewerkingscentrum voor het bewerken van aluminium en PVC profielen. Standaard voorzien van 4 materiaalklemmen welke automatisch worden gepositioneerd middels een pneumatisch systeem (DPM). Elk werkstuk kan aan 5 zijden en op tussenliggende hoeken worden bewerkt van -90° tot +90°. Het werkbereik van de machine is 200x170mm (YxZ). De machine beschikt over een automatisch gereedschapsmagazijn met 5 posities en kan optioneel worden uitgebreid met 3 posities.
- Beschrijving
- Extra informatie
- Werkbereik
- Inbegrepen
- Software
Beschrijving
- 4-assig CNC-bewerkingscentrum
- CNC PC voorzien van 18.5 inch beeldscherm
- ISO 30 elektro spindel 18.000 rpm, 5.5 kw
- Automatisch toolmagazijn met 5 posities (exclusief gereedschap)
- 4 pneumatische klemmen
- Windows 10 licentie
- CAM 3D bewerkingssoftware
- Machine handleiding
- CE documentatie
CAD CAM 3D
De nieuwe Mecal 3D Software voor het beheer en programmeerproces voor de bewerkingen.
Gemakkelijk te gebruiken
- Ontwikkeld om programmering van het bewerkingsproces zo intuïtief mogelijk te maken, zonder dat u genoodzaakt bent om specifiek ISO-taal te kennen.
- Het wordt gekenmerkt door een mens-machine interface software die is ontwikkeld om alle noodzakelijke bewerkingen op de eenvoudigst mogelijke manier mogelijk te uit te voeren.
- Alle basisprogrammering is reeds ingevoegd middels een macro, en kan worden toegepast op de verschillende zijden van het werkstuk, zelfs door middel van de drag & drop functie.
Voordelen
- Het werkstuk word in 3D weergegeven. Hierdoor ziet de operator de manier waarop het in de machine moet worden geplaatst en hoe de freesgereedschappen moeten worden gepositioneerd. Dit heeft als voordeel dat mogelijke fouten kunnen worden gedetecteerd en de kans op beschadiging van de machine wordt verkleint.
- Bij aanvang van het productieproces wordt de bewerkingstijd aangeduid. Hierdoor kan de operator gemakkelijk de planning van productie doorgeven.
- CAD CAM 3D is compatibel met bekende calculatie software zoals Wictop, Logikal, Klaes, Shücal, Opera en UNI_Link.
- Eenvoudig programmeer programma’s uploaden middels de barcodescanner.
Simulator
- Als uitbreiding op de CAD CAM 3D software is het mogelijk een simulator aan te schaffen tegen. Dit heeft als voordeel de timing en het werkproces te verifiëren zonder dat er daadwerkelijk een werkstuk op de machine moet worden geplaatst.
Automatisering van het productieproces
- De converter IGES importeert externe ontwerpen die zijn voltooid in SW CAD 3D en creëert automatisch de programmering om de bewerking op het werkstuk te verwerken.
- Dit is speciaal voor de industriesector waar de ontwerpen vaak worden aangeleverd in CAD zoals Inventor, Solid Works, Solid Edge, enz.
- Met deze software beperkt het werkproces van de machine zich tot de positionering van het opgespannen werkstuk en de selectie van het te bewerken werk;
dit wordt door het programma automatisch herkend. - In deze fase kunnen nog wijzigingen worden aangebracht met betrekking tot de afmetingen en het type werkproces, terwijl sommige andere selecties kunnen worden uitgesloten.
