Schirmer ALU-BAZ Composite

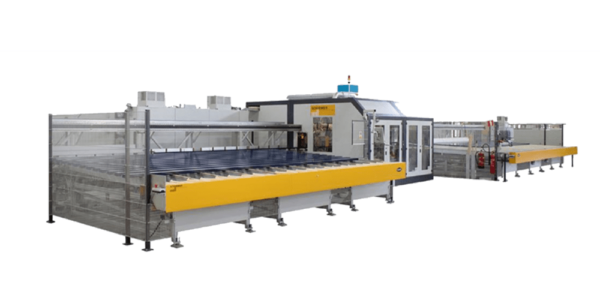

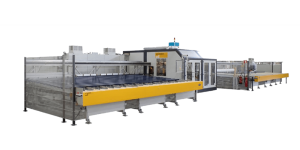

De Schirmer ALU-BAZ composite is een volautomatisch zaag- en bewerkingscentrum met magazijn en geïntegreerde zaagunit en bufferstation. De ALU-BAZ COMPOSITE zorgt voor het automatisch uitvoeren van alle denkbare bewerkingen, van geëxtrudeerd profiel tot aan het afgewerkt product. De machine beschikt over een laadmagazijn, profiel positionering, bewerkingsstation met 6 spillen, zaageenheid, reststuk separator, productafvoer en bufferstation. Optioneel kan er een contramalfrees module worden voorzien inclusief magazijn met 9 posities.

Artikelnummer: Schirmer ALU-BAZ Composite Categorieën: ,

Beschrijving

De Schirmer ALU-BAZ composite is een volautomatisch zaag- en bewerkingscentrum met magazijn en geïntegreerde zaagunit en bufferstation. De ALU-BAZ COMPOSITE zorgt voor het automatisch uitvoeren van alle denkbare bewerkingen, van geëxtrudeerd profiel tot aan het afgewerkt product. De machine beschikt over een laadmagazijn, profiel positionering, bewerkingsstation met 6 spillen, zaageenheid, reststuk separator, productafvoer en bufferstation. Optioneel kan er een contramalfrees module worden voorzien inclusief magazijn met 9 posities.
Schirmer mashines

Werkbereik

Het werkbereik van ALU-BAZ COMPOSITE is 250x150 mm. Elk werkstuk kan aan alle zijden bewerkt worden.

Bewerkingsstation

De 4-assige freesmodule beschikt over 6 elektrospindels die bewerking langs alle zijden van het werkstuk mogelijk maakt.

Klemsysteem

De profielen worden op de glaszijde over de machine getransporteert middels servo-gestuurde horizontale en verticale profielgeleidingsrollen.

Machine specificaties

  • Electro spindels
    6
  • Motorvermogen
    3.0 kw
  • Toerental
    24.000 rpm
  • Gereedschapsopname
    ISO 25
  • Profielklemmen
    Servo-gestuurd
  • 4-assige zaagunit
    600 mm
  • Motorvermogen
    2.2 kw
  • Aanvoermagazijn
    10 profielen
  • Aanvoersnelheid
    100 tot 250 m/min
  • Automatisch meetsysteem
    L x B x H
  • Min. profieldoornsede
    40 x 40 mm
  • Max. profieldoorsnede
    250×150 mm
  • Min. uitvoerlengte
    250 mm + 2x profielhoogte
  • Max. uitvoerlengte
    7.000 mm
  • Industriële CNC PC
    Intel I7 3.7 Ghz
  • Grafische kleurenscherm
    15 inch HD LCD-TFT
  • Beeldscherm
    TFT-LCD 18.5 inch
  • Besturingssysteem
    Windows 10
  • Software licenties
    UNI_link & Software clamps
  • Connectiviteit
    LAN & USB poort

Extra informatie

Merk

Toepasbaarheid

  • Schirmer bewerkingscentra
  • Automatische invoertafel
  • Afvoertafel
  • 4-assige freeskrans met 6 electro spindels
  • 4-assige zaagmodule dia. 600 mm
  • CNC PC 18.5 inch beeldscherm
  • Windows 10 licentie
  • Machine handleiding
  • CE documentatie
