Schirmer ALU BAZ Orbit-C

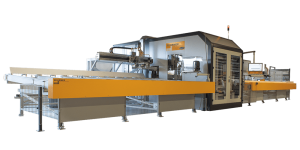

De Schirmer ALU-BAZ ORBIT-C is een volledig automatisch zaag- en bewerkingscentrum met magazijn en geïntegreerde zaagunit en bufferstation. De ALU-BAZ ORBIT-C zorgt voor het automatisch uitvoeren van alle denkbare bewerkingen, van geëxtrudeerd profiel tot aan het afgewerkt product. De machine beschikt over een laadmagazijn, profiel positionering, bewerkingsstation met 2 freesmotoren, zaageenheid, reststuk separator, product afvoer en bufferstation.
- Beschrijving
- Extra informatie
- Inbegrepen
Beschrijving
Werkbereik
Het werkbereik van ALU-BAZ ORBIT-C is 250x150 mm. Elk werkstuk kan aan alle zijden bewerkt worden.
Bewerkingsstation
De 3-assige freesmodule beschikt over 2 elektrospindels met automatische toolwissel (20 posities) die bewerking langs alle zijden van het werkstuk mogelijk maakt.
Klemsysteem
De profielen worden op de glaszijde over de machine getransporteert middels servo-gestuurde horizontale en verticale profielgeleidingsrollen.
Machine specificaties
-
Electro spindels2
-
Motorvermogen4.0 kw
-
Toerental18.000 rpm
-
GereedschapsopnameHSK F63
-
ProfielklemmenServo-gestuurd
-
4-assige zaagunit600 mm
-
Motorvermogen2.2 kw
-
Aanvoermagazijn10 profielen
-
Aanvoersnelheid100 tot 250 m/min
-
Automatisch meetsysteemL x B x H
-
Min. profieldoornsede40 x 40 mm
-
Max. profieldoorsnede250×150 mm
-
Min. uitvoerlengte250 mm + 2x profielhoogte
-
Max. uitvoerlengte7.000 mm
-
Industriële CNC PCIntel I7 3.7 Ghz
-
Grafische kleurenscherm15 inch HD LCD-TFT
-
BeeldschermTFT-LCD 18.5 inch
-
BesturingssysteemWindows 10
-
Software licentiesUNI_link & Software clamps
-
ConnectiviteitLAN & USB poort
- Schirmer bewerkingscentra
- Automatische invoertafel
- Afvoertafel
- 4-assige freeskrans met 6 electro spindels
- 4-assige zaagmodule dia. 600 mm
- CNC PC 18.5 inch beeldscherm
- Windows 10 licentie
- Machine handleiding
- CE documentatie
