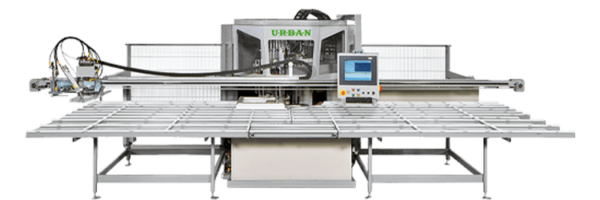

Urban SV 530

Beschrijving

De hoekenpoets Urban SV 530 is een 2/4-assige 1-kops hoekenpoets. Deze is de snelste op de markt. Dankzij de beweegbare kop en omdat de tools boven- en onderaan onafhankelijk werken, kunnen kaders/vleugels opgepoetst worden binnen de 100 sec. De machine is zeer robuust opgebouwd en kan perfect ingezet worden tussen een 4-kopslasmachine en een (eenvoudige) afstapeling.

Eenvoudige bediening
De poetsbewerkingen zijn op een zeer gebruiksvriendelijke manier in te programmeren; elke poetsbewerking is onderdeel van een groep die met een specifieke kleur wordt aangeduid.

Zeer flexibel
De binnenaanslag maakt het mogelijk allerlei combinaties van profielen te bewerken. Daarnaast is het met de SV 530 ook mogelijk om extra bewerkingen zoals schanierboringen of het wegfrezen van uitstulpingen/bramen toe te passen.

Offerte aanvragen

Technische datasheet

Kenmerken

• Kozijnen binnenaanslag
• Inclusief frees-/booreenheid BO/BU
• 2  Afsteekeenheden

Gebruiksvriendelijk

De poetsbewerkingen zijn op een zeer gebruiksvriendelijke manier in te programmeren; elke poetsbewerking is onderdeel van een groep die met een specifieke kleur wordt aangeduid. De industriële pc met Windows laat de operator toe om gemakkelijk nieuwe profielen toe te voegen en/of correcties aan te brengen.

Hoge snelheid

De 4-assige SV 530-C/4 heeft als voordeel dat de tools boven en onder het kader tegelijkertijd kunnen bewerken. Dit zorgt voor een grote snelheidswinst. Onder optimale omstandigheden kan een kader binnen 2 minuten gepoetst worden.

Zeer flexibel

De binnenaanslag maakt het mogelijk allerlei combinaties van profielen te bewerken. Daarnaast is het met de SV 530 ook mogelijk om extra bewerkingen zoals schanierboringen of het wegfrezen van uitstulpingen/bramen toe te passen.

Machine specificaties

• Min. profielhoogte

  30 mm
• Max. profielhoogte

  200 mm
• Min. profielbreedte

  20 mm

• Max. profielbreedte

  150 mm
• Min. Breedte/Diepte kader binnenmaat (mm)

  210 mm
• Max. Breedte/Diepte kader (mm)

  3.500 mm

• Stroomverbruik

  230 / 400V | 18A | 3.5 kw
• Afmetingen

  3.200 x 3.270 x 2.280 mm
• Gewicht

  2.200 kg

Urban SV 530

Alles wat u moet weten

Industriële PC met vrij programmeerbare CNC besturing

Inclusief frees-/booreenheid BO/BU

Tot 17 gereedschapsposities

Stroom

De Urban SV 530 heeft een verbruik van 4.5 kw, 230/400v 3-fase bij 8.5 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Urban SV 530 heeft een luchtverbruik van 80 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Gewicht

De Urban SV 530 is beschikbaar in twee lengtes met een eigen gewicht.  Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
Urban SV 530-B / 3.2m = 950 kg
Urban SV 530-B / 6.2m = 2.200 kg

Afmeting

De Urban SV 530 is beschikbaar in 2 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
Urban SV 530 B - 3.200 x 3.270 x 2.280 mm
Urban SV 6.200 x 2.270 x 1.900 mm

Extra informatie

• Industriële PC met vrij programmeerbare CNC besturing
• Voorzien van beeldscherm met toetsenbord
• USB aansluiting
• Eenvoudige programmering middels groepstechniek
• Programmakeuze afzonderlijk via profielherkenning of automatisch
• Gebruiksvriendelijke besturing met foutdiagnose-systeem en serviceondersteuning

• Profiellijst
• Profiellijst voor kleurprofielen
• Speciale binnenhoekafsteekeenheid
• T-las bewerking
• Profielherkenning
• Speciale horizontale afsteekeenheid van boven
• Speciale horizontale afsteekeenheid van onder
• Speciale verticale afsteekeenheid van boven
• Binnenhoekafsteekeenheid voor binnenradien van boven
• Binnenhoekafsteekeenheid voor binnenradien van onder
• 2e afsteekmes voor 2e schuinte
• 2e afsteekmes voor 2e schuinte
• 2e Lasrups afsteekeenheid boven voor groef en vlak
• 2e Lasrups afsteekeenheid voor groef en vlak
• Binnenhoek freesaggregaat
• Horizontale lasrupsafsteekeenheid onder
• Afzuigrichting
• Automatische wendestation
• 2e centreerinrichting voor grote en zware elementen
• 1 stuk speciaal booraggregaat
