Urban SV 840

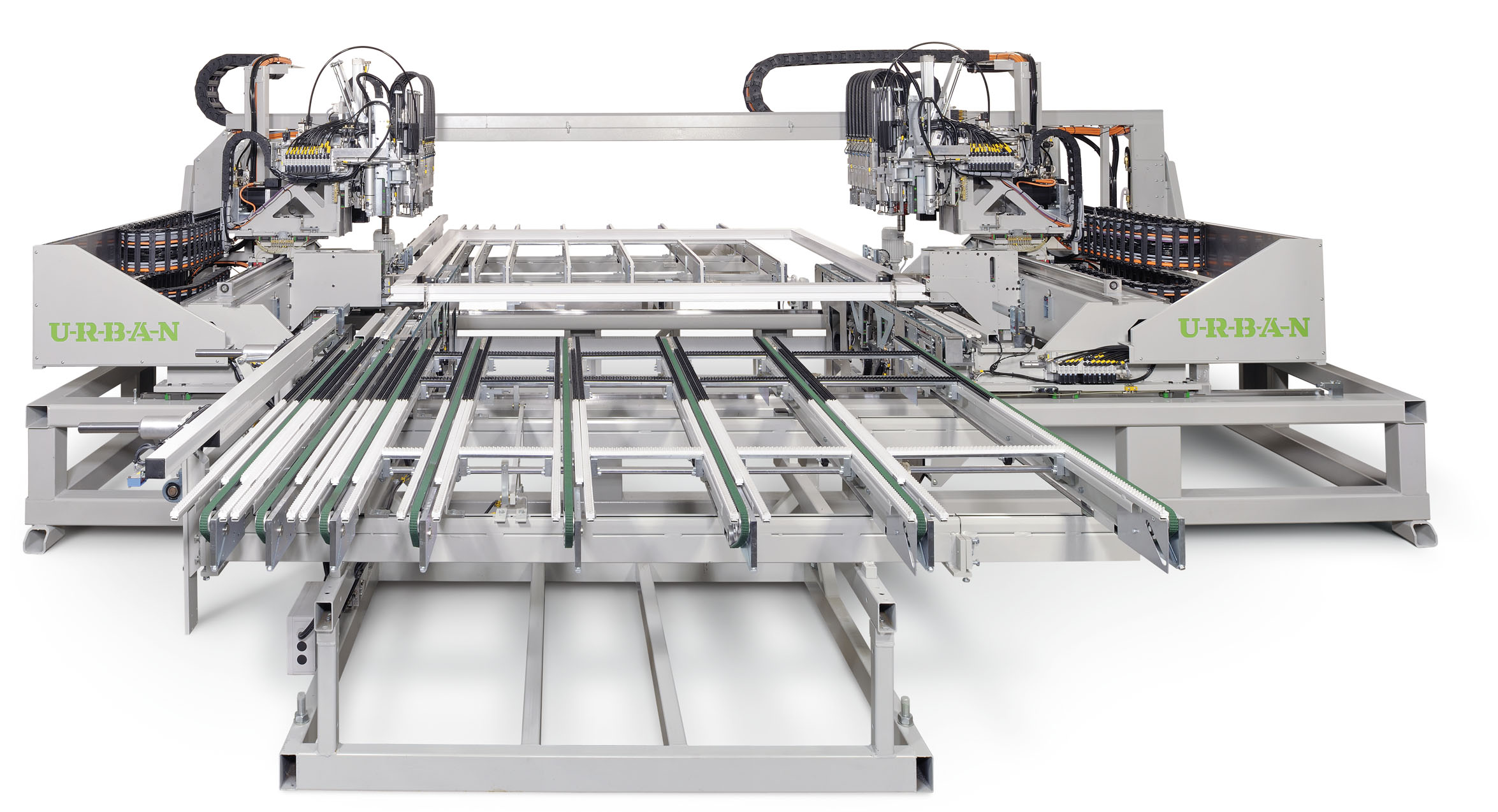

De Urban SV 840 is een 13-assige 2-kops CNC-hoekenpoets. Ten opzichte van een 1-kops hoekenpoetsmachine is de SV 840 significant sneller: de machine kan elke 52 seconden een kader oppoetsen. De geïntegreerde aanslag zorgt voor een hoge flexibiliteit. Hierdoor is het mogelijk ook bijzonderheden als traversen te poetsen. De SV 840 is voorzien van een Windows PC met zeer gebruiksvriendelijke software.

Artikelnummer: Urban SV 840 Categorieën: ,

Beschrijving

De Urban SV 840 is een 13-assige 2-kops CNC-hoekenpoets. Ten opzichte van een 1-kops hoekenpoetsmachine is de SV 840 significant sneller: de machine kan elke 52 seconden een kader oppoetsen. De geïntegreerde aanslag zorgt voor een hoge flexibiliteit. Hierdoor is het mogelijk ook bijzonderheden als traversen te poetsen. De SV 840 is voorzien van een Windows PC met zeer gebruiksvriendelijke software.

Eenvoudige bediening
Doordat profielen grafisch worden weergegeven en de bewerkingsstappen vooraf worden gevisualiseerd kan de operator het proces zeer duidelijk sturen en monitoren.

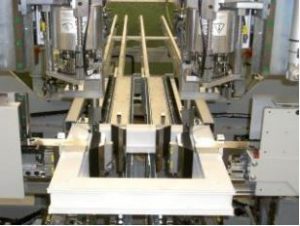

Zeer flexibel
De programmatie van de profielen kan op een eenvoudige manier aangepast worden. Daarnaast zorgt de geïntegreerde aanslag voor een hoge flexibiliteit. Hierdoor is het mogelijk ook bijzonderheden als traversen te poetsen.

Kenmerken

  • Korte doorlooptijd door systematisch ingericht gereedschap
  • Vrij programmeerbare CNC besturing op Windows OS
  • 13 servo-assen met totaal positioneer systeem
  • Monitor met toetsenbord

Zeer Flexibel

Hoge nauwkeurigheid

Efficiënt

Zeer Flexibel

urban

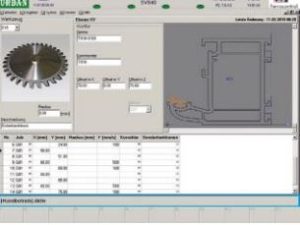

Eenvoudige bediening

De bedieningsinterface komt in de vorm van een Windows pc met zeer gebruiksvriendelijke software. Doordat profielen grafisch worden weergegeven en de bewerkingsstappen vooraf worden gevisualiseerd kan de operator het proces zeer duidelijk sturen en monitoren.

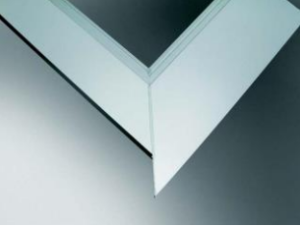

Hoge nauwkeurigheid

Het ingebouwde meetsysteem zorgt samen met de pneumatische klemmen voor een zeer hoge nauwkeurigheid van de machine. Aan de hand van dit meetsysteem centreren de tools zichzelf automatisch.

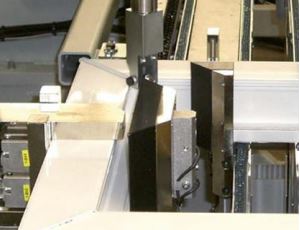

Efficiënt

Doordat de SV 840 is voorzien van 2-koppen werkt de machine aanzienlijk sneller dan een 1-kops hoekenpoets. Dankzij de meedraaiende tools hoeft het kader niet gedraaid te worden om alle hoeken te poetsen. Dit levert ook weer een tijdswinst op.

Machine specificaties

  • Min. profielhoogte
    40 mm
  • Max. profielhoogte
    130 mm
  • Min. profielbreedte
    20 mm
  • Max. profielbreedte
    150 mm
  • Min. Breedte/Diepte kader binnenmaat (mm)
    270 mm
  • Max. Breedte/Diepte kader (mm)
    2.500 mm
  • Stroomverbruik
    230 / 400V | 18A | 12.0 kw
  • Afmetingen
    3.000 x 6.000 x 2.400 mm
  • Gewicht
    5.170 kg

Urban SV 840

Alles wat u moet weten

De bedieningsinterface komt in de vorm van een Windows pc met zeer gebruiksvriendelijke software. Doordat profielen grafisch worden weergegeven en de bewerkingsstappen vooraf worden gevisualiseerd kan de operator het proces zeer duidelijk sturen en monitoren.​

Het ingebouwde meetsysteem zorgt samen met de pneumatische klemmen voor een zeer hoge nauwkeurigheid van de machine. Aan de hand van dit meetsysteem centreren de tools zichzelf automatisch.​

Doordat de SV 840 is voorzien van 2-koppen werkt de machine aanzienlijk sneller dan een 1-kops hoekenpoets. Dankzij de meedraaiende tools hoeft het kader niet gedraaid te worden om alle hoeken te poetsen. Dit levert ook weer een tijdswinst op.​

Min. breedte /diepte kader 270 mm
Max. Breedte/Diepte kader 2.500 mm​

Stroom

De Urban SV 840 heeft een verbruik van 12.0 kw, 230/400v 3-fase bij 16A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Urban SV 840 heeft een luchtverbruik van 300 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Gewicht

De Urban SV 840 heeft een gewicht van 4.600 kg.  Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Afmeting

De Urban SV 840 heeft een afmeting van 2.270 x 6.000 x 2.400 mm. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Extra informatie

Merk

Toepasbaarheid

  • 4 stuks frees- /booreenheid
  • 4 stuks (2 stuks onder + 2 stuks boven)
  • Industriële PC met fabriekssoftware
  • Windows licentie
  • CNC sturing
  • 2 stuks Schijffrezen met zaagblad
  • 4 stuks Binnenhoek afsteekeenheden
