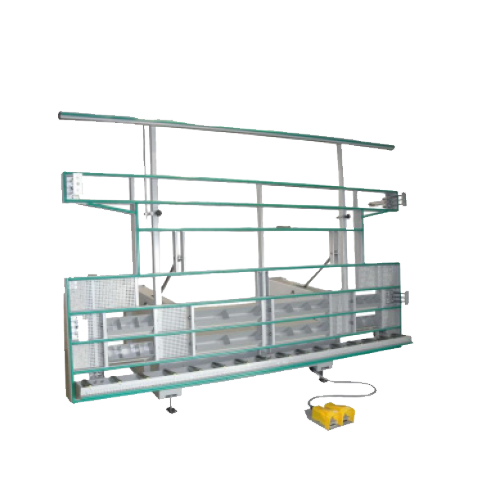

Urban ST 16-20

De Urban ST 16-20 is een montage-zwenktafel beschikbaar in een drietal breedtes; 3.200 mm, 3.700 mm en 4.200 mm. De tafel is manueel in hoogte verschuifbaar van 1.600 mm tot en met 2.000 mm.

Artikelnummer: Urban ST 16-20 Categorieën: , ,

Beschrijving

De Urban ST 16-20 is een montage-zwenktafel beschikbaar in een drietal breedtes; 3.200 mm, 3.700 mm en 4.200 mm. De tafel is manueel in hoogte verschuifbaar van 1.600 mm tot en met 2.000 mm. Er twee versies beschikbaar, namelijk de AR versie en de R versie. Hierbij beschikt de R versie over een rollenbaan die pneumatisch wegzakt en is de rollenbaan bij de AR versie automatisch.

Offerte aanvragen
Technische datasheet

Kenmerken

  • Pneumatische klemming van het raamkader
  • 1 vaste spanbalk en 1 manueel gepositioneerde spanbalk
  • Spanbalken pneumatisch wegklapbaar

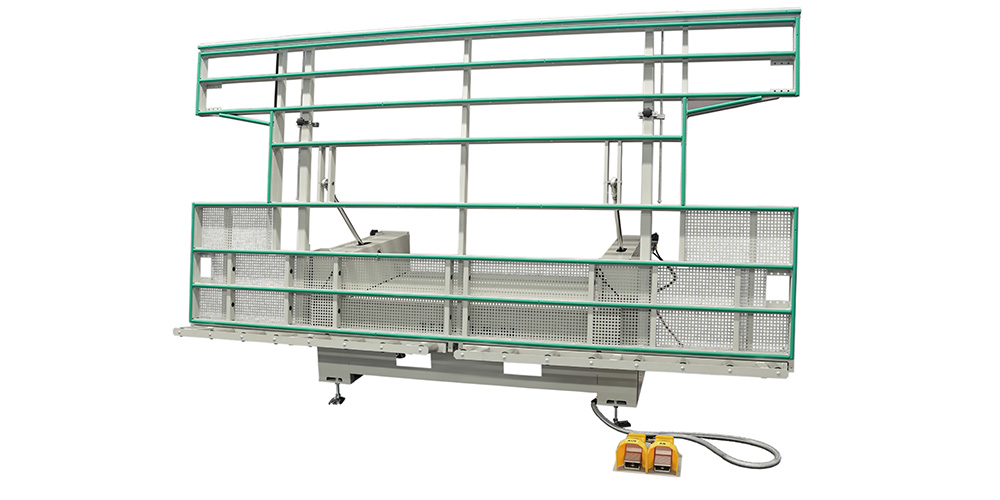

urban

Nauwkeurigheid

Door de directe meting aan de aanslagrail garandeert de garandeert de digitale hoekindicatie absolute nauwkeurigheid.

Klemsysteem

Pneumatische klemming van het raamkader

Spanbalken

1 vaste spanbalken 1manueel gepositioneerde spanbalk

Specificaties

ST 32/16-20

  • Breedte
    3.200 mm
  • Draagcapaciteit
    250 kg

ST 37/16-20

  • Breedte
    3.700 mm
  • Draagcapaciteit
    300 kg

ST 42/16-20

  • Breedte
    4.200 mm
  • Draagcapaciteit
    300 kg

Pre-installatie

Alles wat u moet weten

Bediening middels een voetpedaal
Voorzien van hoeizontale rollenbaan.

Tafel pneumatisch kantelbaar

Stroom

De Urban ST 32/16-20 heeft een verbruik van 13.5 kw, 400v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Urban ST 32/16-20 heeft een luchtverbruik van 175 liter per minuut bij 6 tot 8 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Gewicht

De Urban ST is beschikbaar in 3 verschillende uitvoeringen. Lees het pre-installatiedossier om te weten hoeveel uw uitvoering weegt.  Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Afmeting

De Urban ST is beschikbaar in 3 verschillende uitvoeringen. Lees het pre-installatiedossier om te weten hoe groot uw model exact is.  Houdt hierbij rekening met uw machine opstelling voor voldoende ruimte.

Extra informatie

Merk

Toepasbaarheid

,

  • Montage-zwenktafel
  • Machine handleiding
  • CE documentatie
