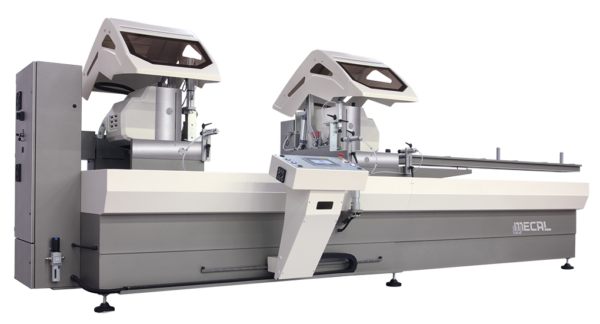

Mecal SW 453 Plug

Beschrijving

Elektronische 2-kopszaagmachine

De Mecal SW 453 PLUG is een elektronische 2-kopszaagmachine met een automatische zaagpositionering die rekening houdt met de profielhoogte en de gewenste hoeken. De positionering van de zaaghoeken is pneumatisch. De zaagbladen kantelen naar buiten tussen 90° en 22.5°. De machine kan worden voorzien van een industriële labelprinter om een werkstuk gemakkelijk te kunnen identificeren in het verdere productieproces.

2-kopszaagmachines voor aluminium en kunststof (PVC)

Calvet is de marktleider in de Benelux als het gaat om bewerkingsmachines voor de fabricage van ramen en deuren en de gevelbouw. Natuurlijk zijn onze 2-kopsmachines ook voor andere en industriele toepassingen geschikt. Zo kunt u onze zaagmachines gebruiken voor het zagen van grote aluminium profielen die worden gebruikt bij de productie van terrasoverkappigen, maken van tenten en aluhallen of bij de productie van lichtstraten en koepels. Bent u benieuwd naar de mogelijkheden? Kom in contact!

Mecal

Het Italiaanse merk Mecal staat voor oerdegelijke machines die op traditionele wijze worden gefabriceerd en tegelijkertijd worden voorzien van alle moderne technologieën. Zo zijn alle elektronische 2-kopszaagmachines van Mecal voorzien touchscreen, LAN & USB connectie en intelligente software voor het bedienen van de zaageenheden. Daarnaast kan de machine optioneel worden voorzien van handige industriele labelprinter en een automatische start/stop functie voor het afzuigen van spanen.

Offerte aanvragen

Technische datasheet

Kenmerken

• Pneumatische klemming van het profiel
• Pneumatische smering van het zaagblad 7 inch
• Touch screen Voorzien van hoogte meetsysteem
• Positionering tussenliggende hoeken pneumatisch
• Teamviewer geïntegreerd
• Voorzien van USB en Lan connectie
• Beschermkap garandeert maximale veiligheid

Toepasbaarheid

Geschikt voor het zagen van grote aluminium
en PVC profielen tussen 90° en 22.5°.

Zaadblad

De Mecal SW 453 Plug heeft een
zaagblad diameter van 500 mm

Zaagbereik

Maximale zaaghoogte is 180 mm
Maximale zaagbreedte is 350 mm

Machine specificaties

• Zaagblad diameter

  500 mm
• Asgat

  30 mm
• Motorvermogen

  2 x 2.2 kw
• Toerental

  2.800 rpm

• Gewicht per model

  4 m = 1.600 kg | 5 m = 1.700 kg | 6 m =1.800 kg
• Zaaghoeken

  Tussen 90°, 45° en +22.5°
• Tussenliggende hoeken

  Pneumatisch positionering
• Aansturing

  Middels externe calculatie software

• Bediening

  7 inch HMI touchscreen PC
• Software

  Mecal
• Nuttige lengte

  variërend per model in 4 m | 5 m | 6 m
• Hoogte meetsysteem

  Standaard voorzien

Mecal SW 453 Plug

Alles wat u moet weten

Automatische beschermkap, maximale veiligheid gegarandeerd

7 inch HMI touchscreen voorzien van PLC besturing.

Hardmetalen zaagblad met een diameter van 500 mm.

Pneumatische klemming van het profiel.

Kast voorzien elektrisch en pneumatisch paneel.

Pneumatische hoekinstelling tussen 90°, 45° en 22.5°.

Stroom

De Mecal SW 453 Plug heeft een verbruik van 5.5 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal SW 453 Plug heeft een luchtverbruik van 12 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal SW 453 Plug is in 3 uitvoering: 4m, 5m en 6m beschikbaar. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
SW 453 Plug 4 m - 1.600 kg
SW 453 Plug 5 m - 1.700 kg
SW 453 Plug 6 m - 1.800 kg

Afmeting

De mecal SW 453 is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
SW 453 Plug 4m - 5.500 mm
SW 453 Plug 5m - 6.500 mm
SW 453 Plug 6m - 7.500 mm

Extra informatie

• 2-kopszaagmachine
• Set HM zaagbladen dia. 500 mm
• 7 inch HMI touchscreen
• Set pneumatische klemmen
• Hoogte meetsysteem
• Pneumatische zaagblad smering (Venturi)
• PLC besturing voor het bedienen van de zaagmachine
• Software voor het zagen van korte stukken en overlengtes
• Machine handleiding
• CE documentatie

• Set reserve HM zaagbladen
• Voorbereiding automatische start/stop afzuiging
• Labelprinter
• Spanen afzuiginstallatie: Pemac IV2 Extrusion 100l
• Transportwagen: Calvet CHP-7
