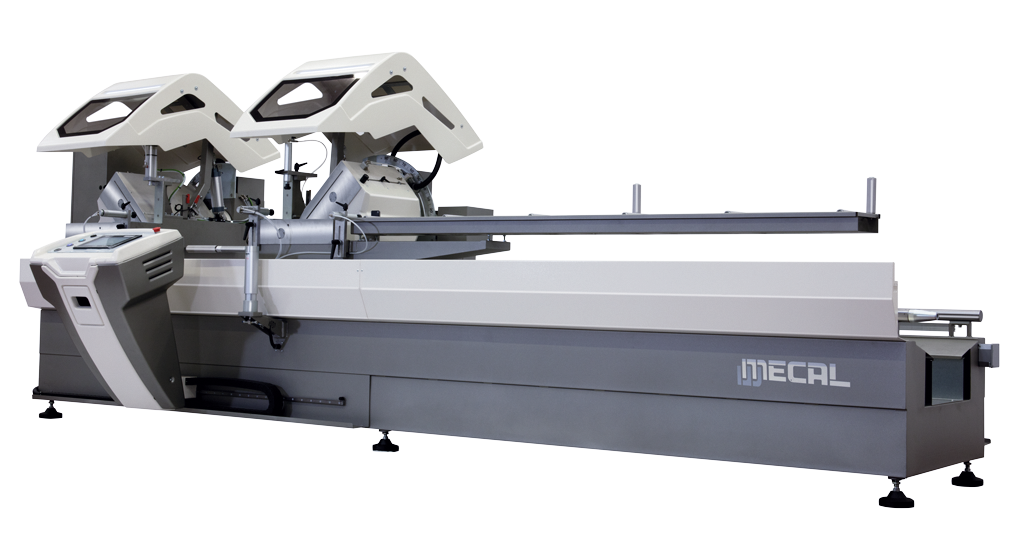

Mecal SW 553 Argus

Beschrijving

Elektronische 2-kopszaagmachine

De Mecal SW 553 ARGUS is een elektronische 2-kopszaagmachine met een automatische zaagpositionering die rekening houdt met de profielhoogte en de gewenste hoeken. De positionering van de zaaghoeken is pneumatisch. De zaagbladen kantelen naar buiten tussen 90° en 22.5°. De machine kan worden voorzien van een industriële labelprinter om een werkstuk gemakkelijk te kunnen identificeren in het verdere productieproces.

2-kopszaagmachines voor aluminium en kunststof (PVC)

Calvet is de marktleider in de Benelux als het gaat om bewerkingsmachines voor de fabricage van ramen en deuren en de gevelbouw. Natuurlijk zijn onze 2-kopsmachines ook voor andere en industriele toepassingen geschikt. Zo kunt u onze zaagmachines gebruiken voor het zagen van grote aluminium profielen die worden gebruikt bij de productie van terrasoverkappigen, maken van tenten en aluhallen of bij de productie van lichtstraten en koepels. Bent u benieuwd naar de mogelijkheden? Kom in contact!

Mecal

Het Italiaanse merk Mecal staat voor oerdegelijke machines die op traditionele wijze worden gefabriceerd en tegelijkertijd worden voorzien van alle moderne technologieën. Zo zijn alle elektronische 2-kopszaagmachines van Mecal voorzien touchscreen, LAN & USB connectie en intelligente software voor het bedienen van de zaageenheden. Daarnaast kan de machine optioneel worden voorzien van handige industriele labelprinter en een automatische start/stop functie voor het afzuigen van spanen.

Offerte aanvragen

Technische datasheet

Kenmerken

• Pneumatische klemming van het profiel
• Pneumatische smering van het zaagblad (Venturi)
• 10 inch touchscreen
• Voorzien van hoogte meetsysteem
• Positionering tussenliggende hoeken pneumatisch
• Voorzien van USB en LAN connectie
• Teamviewer geïntegreerd
• Beschermkap gegarandeerd maximale veiligheid

Toepasbaarheid

Geschikt voor het zagen van grote aluminium
en PVC profielen tussen 90° en 22.5°.

Zaadblad

De Mecal SW 553 Argus heeft een
zaagblad diameter van 550 mm

Zaagbereik

Maximale zaaghoogte is 215 mm
Maximale zaagbreedte is 360 mm

Machine specificaties

• Zaagblad diameter

  550mm
• Asgat

  30 mm
• Motorvermogen

  2 x 3.0 kw
• Toerental

  2.800 rpm

• Gewicht per model

  5 m = 1.900 kg | 6 m = 2.000 kg
• Nuttlge lengte

  5 m | 6m
• Zaaghoeken

  Tussen 90°, 45° en +22.5°
• Tussenliggende hoeken

  Pneumatisch positionering

• Bediening

  7 inch HMI touchscreen PC
• Software

  Mecal
• Aansturing

  Middels externe calculatie software
• Hoogte meetsysteem

  Standaard voorzien

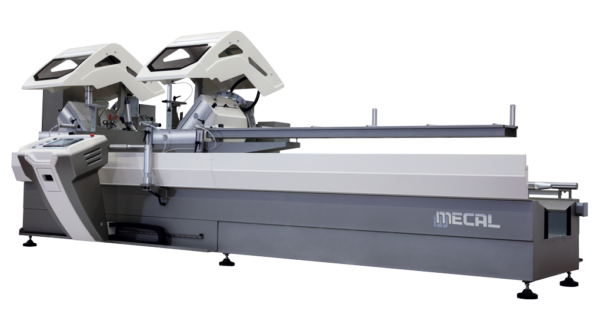

Mecal SW 553 Argus

Alles wat u moet weten

Automatische beschermkap, maximale veiligheid gegarandeerd

7 inch HMI touchscreen voorzien van PLC besturing.

Hardmetalen zaagblad met een diameter van 550 mm.

Pneumatische klemming van het profiel.

Kast voorzien elektrisch en pneumatisch paneel.

Pneumatische hoekinstelling tussen 90°, 45° en 22.5°.

Mobiele rollenbaan met pneumatische klem voor profielondersteuning

Stroom

De Mecal SW 553 Argus heeft een verbruik van 7.0 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal SW 553 Plug heeft een luchtverbruik van 140/150 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal SW 553 Argus is in 3 uitvoering: 4m, 5m en 6m beschikbaar. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
SW 553 Argus 4 m - 1.850 kg
SW 553 Argus 5 m - 1.950 kg
SW 553 Argus 6 m - 2.050 kg

Afmeting

De mecal SW 553 Argus is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
SW 553 Argus 4m - 5.500 mm
SW 553 Argus 5m - 6.500 mm
SW 553 Argus 6m - 7.500 mm

Extra informatie

• 2-kopszaagmachine
• Set HM zaagbladen dia. 550 mm
• 10 inch HMI touchscreen
• Software voor het zagen van korte stukken en overlengtes
• Hoogte meetsysteem
• Klem op mobiele rollenbaan
• Pneumatische tussensteun
• Venturi smeersysteem ten behoeve van de koeling van de zaagbladen
• Gereedschap om het zaagblad te wisselen
• Machine handleiding
• CE documentatie

• Set reserve HM zaagbladen
• Voorbereiding automatische start/stop afzuiging
• Labelprinter
• Spanen afzuiginstallatie: Pemac IV2 Extrusion 100l
• Transportwagen: Calvet CHP-7
