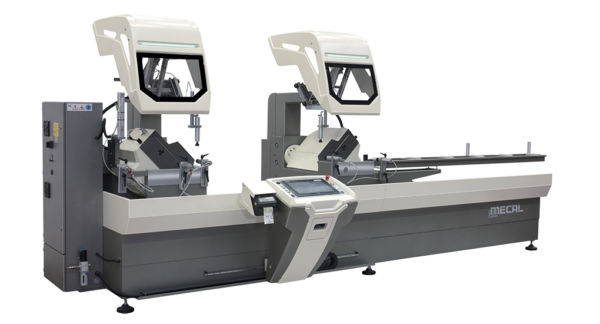

Mecal SW 553 Reverse Garda-3

De Mecal SW 553 Reverse Garda-3 is een elektronische 2-kopszaagmachine met een automatische zaagpositionering. De positionering van de zaaghoeken is servo-gestuurd. De zaagbladen kantelen van binnen naar buiten tussen 135° en 22.5°.

Artikelnummer: Mecal SW 553 Reverse Garda-3 Categorieën: , ,
Vergelijk

Beschrijving

Elektronische 2-kopszaagmachine

De Mecal SW 553 Reverse Garda-3 is een elektronische 2-kopszaagmachine met een automatische zaagpositionering. De positionering van de zaaghoeken is servo-gestuurd. De zaagbladen kantelen van binnen naar buiten tussen 135° en 22.5°. De machine kan worden voorzien van een industriële labelprinter om een werkstuk gemakkelijk te kunnen identificeren in het
verdere productieproces.

2-kopszaagmachines voor aluminium en kunststof (PVC)

Calvet is de marktleider in de Benelux als het gaat om bewerkingsmachines voor de fabricage van ramen en deuren en de gevelbouw. Natuurlijk zijn onze 2-kopsmachines ook voor andere en industriele toepassingen geschikt. Zo kunt u onze zaagmachines gebruiken voor het zagen van grote aluminium profielen die worden gebruikt bij de productie van terrasoverkappigen, maken van tenten en aluhallen of bij de productie van lichtstraten en koepels. Bent u benieuwd naar de mogelijkheden? Kom in contact!

Mecal

Het Italiaanse merk Mecal staat voor oerdegelijke machines die op traditionele wijze worden gefabriceerd en tegelijkertijd worden voorzien van alle moderne technologieën. Zo zijn alle elektronische 2-kopszaagmachines van Mecal voorzien touchscreen, LAN & USB connectie en intelligente software voor het bedienen van de zaageenheden. Daarnaast kan de machine optioneel worden voorzien van handige industriele labelprinter en een automatische start/stop functie voor het afzuigen van spanen.

Kenmerken

  • Pneumatische klemming van het profiel
  • Microdoseersysteem smering van het zaagblad
  • 15 inch touchscreen
  • Voorzien van hoogte meetsysteem
  • Positionering tussenliggende hoeken elektronisch
  • Teamviewer geïntegreerd
  • Voorzien van USB en Lan connectie
  • Beschermkap garandeert maximale veiligheid
Calvet Benelux dealer van Mecal bewerkingsmachines

Toepasbaarheid

Geschikt voor het zagen van grote aluminium
en PVC profielen tussen 135° en 22.5°.

Zaadblad

De Mecal SW 553 Reverse Garda-3 heeft een
zaagblad diameter van 550 mm

Zaagbereik

Maximale zaaghoogte is 215 mm
Maximale zaagbreedte is 360 mm

Machine specificaties

  • Zaagblad diameter
    550mm
  • Asgat
    30 mm
  • Motorvermogen
    2 x 3.0 kw
  • Toerental
    2.800 rpm
  • Gewicht per model
    5 m = 1.900 kg | 6 m = 2.000 kg
  • Nuttlge lengte
    5 m | 6m
  • Zaaghoeken
    Tussen 135°, 90° en +22.5°
  • Tussenliggende hoeken
    Pneumatisch positionering
  • Bediening
    15 inch HMI touchscreen PC
  • Software
    Mecal
  • Aansturing
    Middels externe calculatie software
  • Hoogte meetsysteem
    Standaard voorzien

Mecal SW 553 Reverse Garda-3

Alles wat u moet weten

Mecal SW 553 Reverse Garda-3 Servog-gestuurde aluminium 2-kopszaagmachine
Automatische beschermkap, maximale veiligheid gegarandeerd
15 inch Mangelis touchscreen voorzien van Windows.
Labelprinter voor snelle identificatie in het verdere bewerkingsproces.
Hardmetalen zaagblad met een diameter van 550 mm.

Pneumatische klemming van het profiel.

Kast voorzien elektrisch en pneumatisch paneel.
Pneumatische hoekinstelling tussen 135° en 22.5°.
Mobiele rollenbaan met pneumatische klem voor profielondersteuning

Stroom

De Mecal SW 553 Reverse Garda-3 heeft een verbruik van 7.0 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal SW 553 Reverse Garda-3 heeft een luchtverbruik van 140/150 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal SW 553 Argus is in 3 uitvoering: 4m, 5m en 6m beschikbaar. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
SW 553 Reverse Garda-3 4 m - 1.850 kg
SW 553 Reverse Garda-3 5 m - 1.950 kg
SW 553 Reverse Garda-3 6 m - 2.050 kg

Afmeting

De mecal SW 553 Argus is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
SW 553 Reverse Garda-3 4m - 6.000 mm
SW 553 Reverse Garda-3 5m - 7.000 mm
SW 553 Reverse Garda-3 6m - 9.000 mm

Extra informatie

Toepasbaarheid

,

Merk

Zaagblad

  • 2-kopszaagmachine
  • Set HM zaagbladen dia. 550 mm
  • 15 inch HMI touchscreen
  • Software voor het zagen van korte stukken en overlengtes
  • Hoogte meetsysteem
  • Klem op mobiele rollenbaan
  • Pneumatische tussensteun
  • Microdoseersysteem ten behoeve van de koeling van de zaagbladen
  • Gereedschap om het zaagblad te wisselen
  • Machine handleiding
  • CE documentatie
  • Set reserve HM zaagbladen
  • Voorbereiding automatische start/stop afzuiging
  • Labelprinter
  • Spanen afzuiginstallatie: Pemac IV2 Extrusion 100l
  • Transportwagen: CHP-7 Transportwagen
