Mecal TDC 622 Edge Master

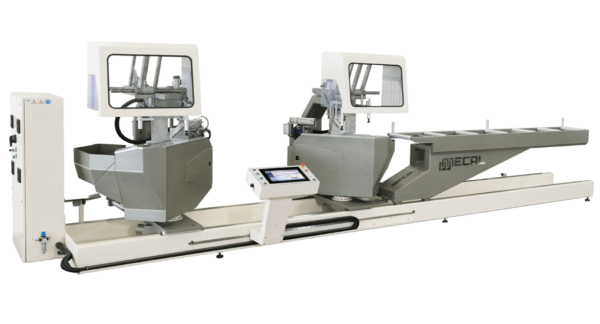

De Mecal TDC 622 Edge Master is een 5-assige CNC-gestuurde 2-kopszaagmachine met een zaagblad diameter van 600 mm en automatische zaagpositionering. De zaagbeweging gaat van onder naar boven waarbij de zaagbladen kunnen zwenken van buiten naar binnen tussen 135° en +22.5° en neigen tussen 90° en +45°.

Artikelnummer: Mecal TDC 622 Edge Master Categorieën: ,
Vergelijk

Beschrijving

De Mecal TDC 622 Edge Master is een 5-assige CNC-gestuurde 2-kopszaagmachine met een zaagblad diameter van 600 mm en automatische zaagpositionering. De zaagbeweging gaat van onder naar boven waarbij de zaagbladen kunnen zwenken van buiten naar binnen tussen 135° en +22.5° en neigen tussen 90° en +45°.

Kenmerken

  • Pneumatische klemming van het profiel
  • Microdoseersysteem ten behoeven van de koeling van de zaagbladen
  • 15 inch touchscreen
  • Positionering tussenliggende hoeken elektronisch
  • Teamviewer geïntegreerd
  • Voorzien van USB en LAN connectie
  • Beschermkap garandeert maximale veiligheid
Calvet Benelux dealer van Mecal bewerkingsmachines

Toepasbaarheid

Geschikt voor het zagen van grote aluminium
en PVC profielen tussen 135° en 22.5°.

Zaadblad

De Mecal TDC 622 Edge Master heeft een
zaagblad diameter van 600 mm

Zaagbereik

Maximale zaaghoogte is 215 mm
Maximale zaagbreedte is 510 mm

Machine specificaties

  • Zaagblad diameter
    550mm
  • Asgat
    30 mm
  • Motorvermogen
    2 x 5.5 kw
  • Toerental
    2.400 rpm
  • Gewicht per model
    5 m = 3.100 kg | 6 m = 3.200 kg
  • Nuttlge lengte
    5 m | 6m
  • Zaaghoeken
    Tussen 135° en +22.5°
  • Tussenliggende hoeken
    Elektronische positionering
  • Bediening
    15 inch HMI touchscreen PC
  • Software
    Mecal
  • Aansturing
    Middels externe calculatie software
  • Hoogte meetsysteem
    Standaard voorzien

Mecal TDC 622 Edge Master

Alles wat u moet weten

Mecal TDC 622 Edge Master
Automatische beschermkap, maximale veiligheid gegarandeerd
15 inch Mangelistouchscreen voorzien van Windows.
Hardmetalen zaagblad met een diameter van 500 mm.

Pneumatische klemming van het profiel.

Kast voorzien van elektrisch en pneumatisch paneel.
Pneumatische hoekinstelling tussen 135° en 22.5°.
Mobiele rollenbaan met pneumatische klem voor profielondersteuning

Stroom

De Mecal TDC Edge Master heeft een verbruik van 13,5 kw, 400v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal TDC 622 Edge Master heeft een luchtverbruik van 155 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal TDC 622 Edge Master is beschikbaar in 2 verschillende lengtes.  Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
TDC 622 Edge Master 5 m - 3.100 kg
TDC 622 Edge Master 6 m - 3.200 kg

Afmeting

De Mecal TDC Edge Master is beschikbaar in 2 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
TDC 622 Edge Master 5m - 7.780 mm
TDC 622 Edge Master 6m - 8.780 mm

Extra informatie

Toepasbaarheid

Merk

Zaagblad

Zaagdiagram 90°

Zaagdiagram 45°

  • 2-kopszaagmachine
  • Set HM zaagbladen dia. 600 mm
  • 15 inch HMI touchscreen
  • Software voor het zagen van korte stukken en overlengtes
  • Klem op mobiele rollenbaan
  • Pneumatische tussensteun
  • Microdoseersysteem ten behoeve van de koeling van de zaagbladen
  • Gereedschap om het zaagblad te wisselen
  • Machine handleiding
  • CE documentatie
  • Set reserve HM zaagbladen
  • Voorbereiding automatische start/stop afzuiging
  • Labelprinter
  • Tigerstop lengte aanslag
  • Pemac IV2 Extrusion 100l
  • CHP-7 Transportwagen
  • Calvet B-4000 Montagetafel
