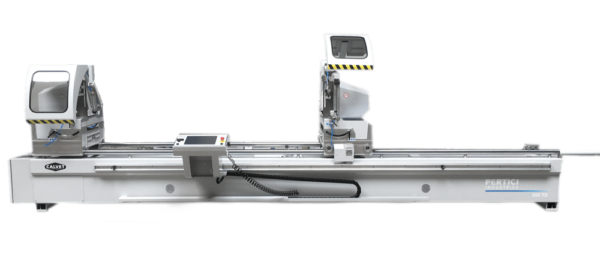

Pertici TS 500/22

De Pertici TS 500/22 is een elektronische 2-kopszaagmachine met een automatische zaagpositionering die rekening houdt met de profiel hoogte en de gewenste hoeken. De zaagaggregaten zwenken pneumatisch naar buiten tussen -22.5° en 90°. Bediening gaat middels één 15 inch TFT touchscreen.

Artikelnummer: Pertici TS 500/22 Categorieën: , ,
Vergelijk Vergelijk

Beschrijving

De Pertici TS 500/22 is een elektronische 2-kopszaagmachine met een automatische zaagpositionering die rekening houdt met de profiel hoogte en de gewenste hoeken. De zaagaggregaten zwenken pneumatisch naar buiten tussen -22.5° en 90°. Bediening gaat middels één 15 inch TFT touchscreen.



Kenmerken

  • Pneumatische klemming van het profiel
  • Pneumatische smering van het zaagblad
  • 15 inch touchscreen voorzien van Windows besturingsysteem
  • Voorzien van hoogte meetsysteem
  • Positionering tussenliggende hoeken pneumatisch
  • Voorzien van USB en LAN connectie
  • Beschermkap garandeert maximale veiligheid

Toepasbaarheid

Geschikt voor het zagen van grote aluminium
en PVC profielen tussen 90° en 22.5°.

Zaadblad

De Pertici TS 500/22 heeft een
zaagblad diameter van 500 of 520 mm

Zaagbereik

Maximale zaaghoogte is 215 mm
Maximale zaagbreedte is 360 mm

Machine specificaties

  • Zaagblad diameter
    520mm
  • Asgat
    30 mm
  • Motorvermogen
    2 x 2.2 kw
  • Toerental
    2.800 rpm
  • Gewicht per model
    4 m = 1.090 kg | 5 m = 1.220 kg | 6 m = 1.350 kg
  • Nuttlge lengte
    4 m | 5 m | 6m
  • Zaaghoeken
    Tussen 135°, 90° en +22.5°
  • Tussenliggende hoeken
    Pneumatisch positionering
  • Bediening
    15 inch HMI touchscreen PC
  • Software
    Windows
  • Aansturing
    Middels externe calculatie software
  • Hoogte meetsysteem
    Optioneel

Pertici TS 500/22

Alles wat u moet weten

Pertici TS 500/22
Automatische beschermkap, maximale veiligheid gegarandeerd
15 inch touchscreen voorzien van Windows.
Hardmetalen zaagblad met een diameter van 500 mm.

Pneumatische klemming van het profiel.

Stroom

De Pertici TS 500/22 heeft een verbruik van 7.0 kw, 380v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Pertici TS 500/22 heeft een luchtverbruik van 155 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Pertici TS 500/22 is beschikbaar in 3 verschillende lengtes.  Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
TS 500 4 m - 1.090 kg
TS 500 5 m - 1.220 kg
TS 500 6 m - 1.350 kg

Afmeting

De Pertici TS 500/22 is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
TS 500 4 m - 8.700 mm
TS 500 5 m - 9.700 mm
TS 500 6 m - 10.700 mm

Extra informatie

Merk

Toepasbaarheid

,

Zaagblad

Zaagdiagram Pertici TS 500/22 2-kopzaagmachine

  • 2-kopszaagmachine
  • Set HM zaagbladen dia. 500 mm
  • 15 inch touchscreen voorzien van Windows besturing
  • Klem op mobiele rollenbaan
  • Pneumatische tussensteun
  • Pneumatische koeling ten behoeve van de zaagbladen (Venturi)
  • Gereedschap om het zaagblad te wisselen
  • Machine handleiding
  • CE documentatie
  • Set reserve HM zaagbladen
  • Software voor het zagen van korte stukken en overlengtes
  • Hoogte meetsysteem
  • Microdoseersysteem ten behoeve van de koeling van de zaagbladen
  • Voorbereiding automatische start/stop afzuiging
  • Labelprinter
  • Spanen afzuiginstallatie: Pemac IV2 Extrusion 100l
  • Transportwagen: CHP-7 Transportwagen
